深度融合     内置隔离
在线监测     箱式结构

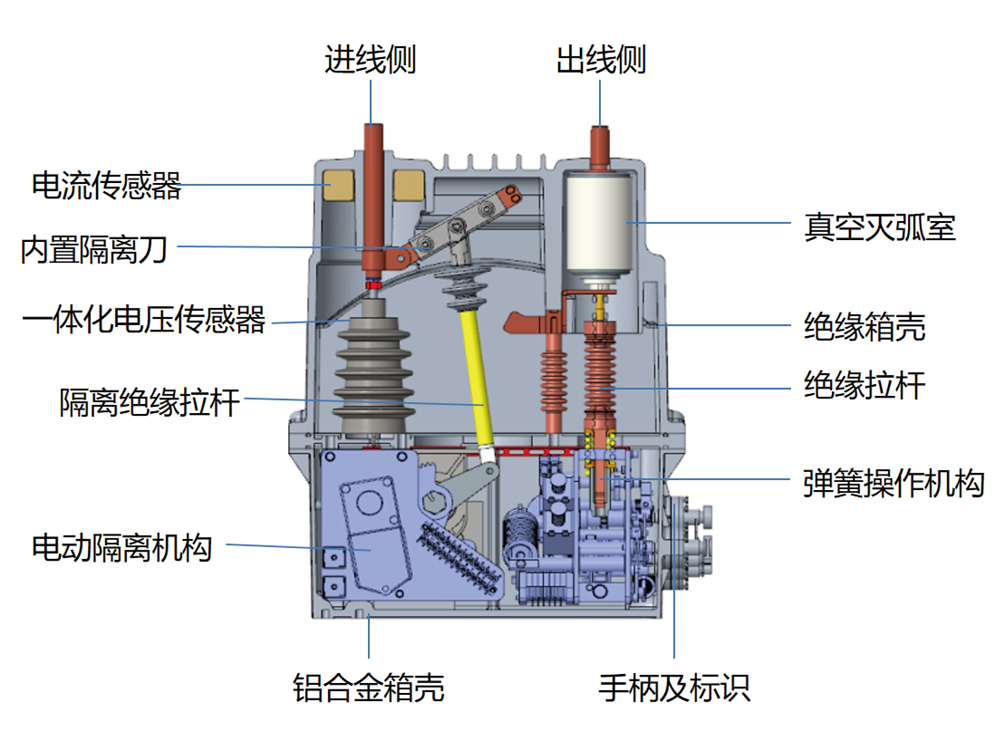

一、设计原理

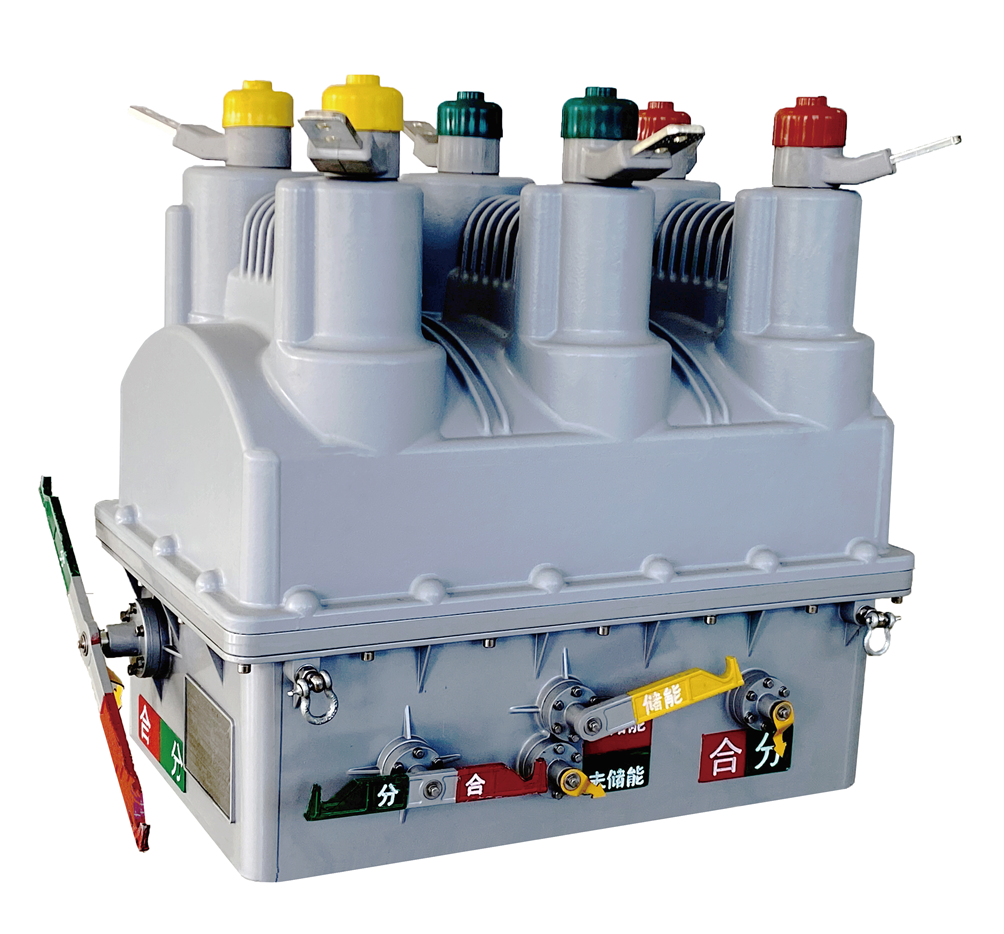

新型柱上箱式12kV一二次融合柱上开关吸取支柱式开关高压与低压分区的结构优点以及箱式开关密封易于安装各类传感器的优点，可对设备运行状态进行在线监测。采用模块化设计，根据客户需求，可衍生多种配置的柱上开关。

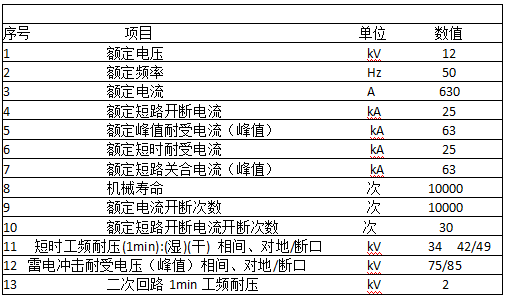

二、技术参数

三、设计针对性

1. 内置隔离开关，可选配电动和使用摄像观察断口。

2. 高压与接地端分区设计，高压端全绝缘。

3. 高压部、操作部、支撑部均采用模块化设计，利于装配。

4. 进出线端可配置全绝缘电缆出线。

5. 传感器采用二次封装。

6. 真空灭弧、固体与空气绝缘结合，符合环保要求。

7. 绝缘箱壳材料可回收，铝箱壳易回收，符合循环经济要求。

8. 可选择配置温度、局放传感器对设备运行状态在线监测。

9. 可配置无源信息采集传输装置，插接FTU控制传输模块，实现真正的深度融合。

四、一二次融合柱上开关与传统柱上开关优势对比表


序号	项目	一二次深度融合柱上开关	传统一二次融合开关
1	内置隔离开关	内置隔离开关，可选配电动，不格外占用空间，易于操作，绝缘效果好	外置安装隔离开关，手动操作，占用空间大，需要做防护和绝缘
2	取电方式	内置一体化电容取电技术，无需外接PT供电，高集成化，缩减安装施工时间	需要外置PT供电，施工繁琐
3	结构设计	采用绝缘箱式结构设计，内置隔离与传感器，便于测温和测局放，便于密封。体积小，重量轻	采用金属箱式结构或柱式结构设计，局放大，体积大，重量大，不适合集成化设计
4	集成化设计	采用集成化模块设计，根据客户需求，可衍生多种配置的柱上开关，满足不同客户的需求	客户需求不同只能选用不同形式的开关，如柱式、箱式或SF6等开关
5	全绝缘	高压与接地端分区设计；高压端采用绝缘材料一体压制成型，高压端全绝缘；机构箱体采用铝箱体，保证低压接地可靠	高低压采用混合设计，为达到绝缘效果，结构设计复杂，安全隐患多
6	深度融合技术	采用深度融合技术，结构设计合理，利用较小的体积和重量，就能完全满足现有国网一二次融合柱上开关要求	为满足国网要求的功能，不断在增加体积和重量，增加成本，不利于运输和安装

五、经济效益分析

 1. 由于内置一体化电容取电技术，省去了安装PT及安装PT所需的电缆、支架等附件，减少了人工成本和原材料成本。
 2. 针对国网升级的要求，传统开关只能更换开关本体，本产品开关本体预留空间可根据电网需求进行二次开发，为客户减少停电时间和更换开关所需的费用。

与传统断路器对比图

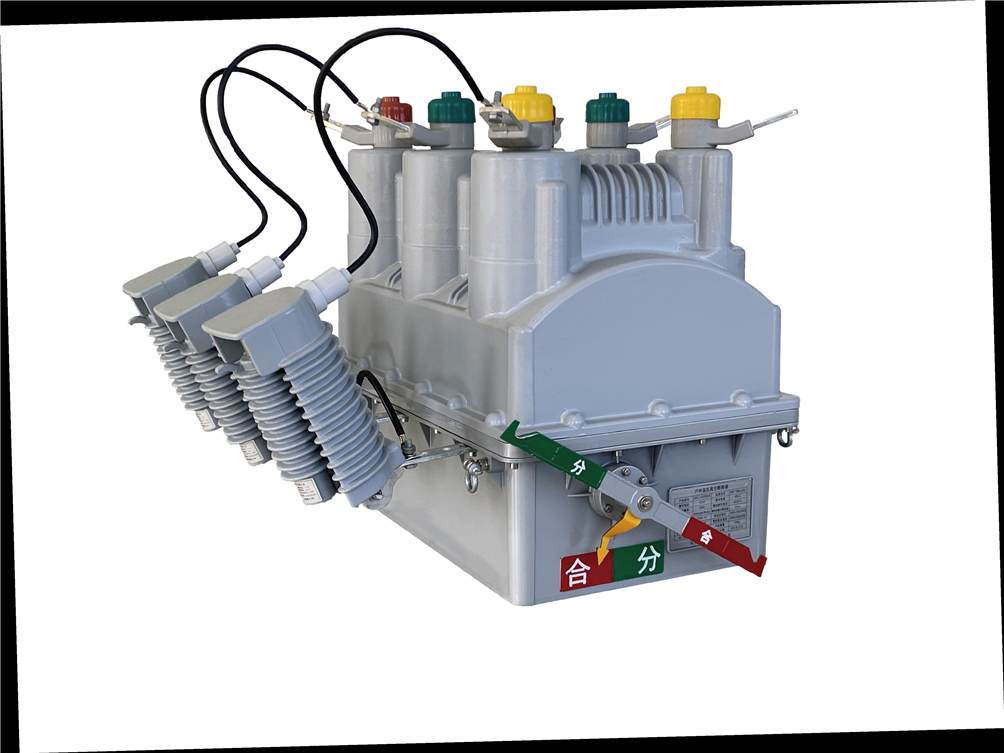

体积小，重量轻（100kg）
内置隔离开关，可集成避雷器

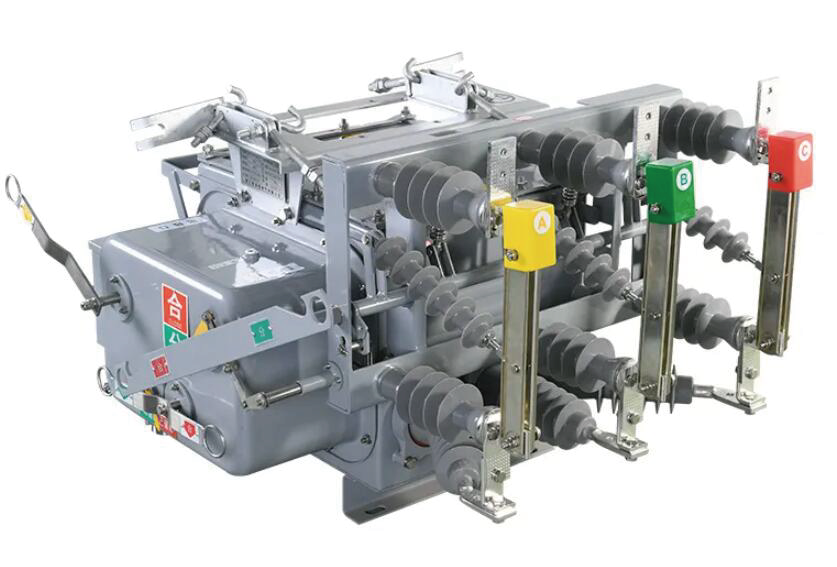

体积大，重量重（180kg）
